Sujet : Comment tient le barillet de porte?

Salut a tous!

Est ce que quelqu'un peut m'expliquer comment tiennent les barillets de portières?

Depuis que j'ai emmené ma passat au "carrossier" tous les barillets ont dû être collés puisque la vis qui sert normalement a les maintenir tourne, tourne, tourne...sans bloquer le barillet.

j'ai démonté et observé de l'intérieur et je ne vois pas COMMENT cette vis peut exercer une pression sur le barillet allant jusqu'à le bloquer.

Mes vis ne touchent rien, alors y a t 'il un bidule qui se met sur la tête de la vis ou...si quelqu'un a une photo en stock?


ps :  quand je parle des vis, ce sont celle où il faut décoller le joint de portière pour les voir a l'arrière, et bien celles avec un cache a l'avant

Passat Berline 1.9TDI 110cv 1999 AFN 305 000km

2 Réponse de Chris

  • Chris
  • Membre
  • Déconnecté
  • Inscrit : 08/02/2007
  • Messages : 5 056

Re : Comment tient le barillet de porte?

Regarder au fond de ta portière tu pourrais bien y trouver un morceau qui te manque si ça été démonté par quelqu'un qui ne connaissait pas et qui a trop dévissé.

3 Réponse de spawn064

  • spawn064
  • spawn064
  • Membre
  • Déconnecté
  • Inscrit : 16/08/2007
  • Messages : 1 171

Re : Comment tient le barillet de porte?

j'ai bien regardé dans toues les portières, RAS rien de tombé rien qui pendouille...rien quoi...mais ca m'étonnerai pas que ce gros blaireau ait tout balancé, du genre : je monte une armoire IKEA...oh i me reste la moitié des pièces...bon ben poubelle

Passat Berline 1.9TDI 110cv 1999 AFN 305 000km

4 Réponse de spawn064

  • spawn064
  • spawn064
  • Membre
  • Déconnecté
  • Inscrit : 16/08/2007
  • Messages : 1 171

Re : Comment tient le barillet de porte?

une photo serait tip top [dac]

Passat Berline 1.9TDI 110cv 1999 AFN 305 000km

5 Réponse de spawn064

  • spawn064
  • spawn064
  • Membre
  • Déconnecté
  • Inscrit : 16/08/2007
  • Messages : 1 171

Re : Comment tient le barillet de porte?

Grace au grand Chris, j'ai trouvé la pièce manquante, c'est celle ci : Bidioule

Je n'arrive pas a la trouver sur ETKA, suis je bigleu?

Passat Berline 1.9TDI 110cv 1999 AFN 305 000km

6 Réponse de Chris

  • Chris
  • Membre
  • Déconnecté
  • Inscrit : 08/02/2007
  • Messages : 5 056

Re : Comment tient le barillet de porte?

http://www.humourr.com/divers/videoplayer-790.html [mdr]

7 Réponse de filipe78

  • filipe78
  • filipe78
  • Membre
  • Déconnecté
  • De : les yvelines
  • Inscrit : 08/02/2009
  • Messages : 12 113

Re : Comment tient le barillet de porte?

[mdr] c est pas des "messi"!

_______________________________________________________________________
Découvrez ma présentation: Passat 3Bg 1.9 TDi 130/167cv~385nm.embassy de 05/2005-

8 Réponse de spawn064

  • spawn064
  • spawn064
  • Membre
  • Déconnecté
  • Inscrit : 16/08/2007
  • Messages : 1 171

Re : Comment tient le barillet de porte?

mdr merci pour votre soutient [mdr]

Passat Berline 1.9TDI 110cv 1999 AFN 305 000km

9 Réponse de spawn064

  • spawn064
  • spawn064
  • Membre
  • Déconnecté
  • Inscrit : 16/08/2007
  • Messages : 1 171

Re : Comment tient le barillet de porte?

et sinon quelqu'un la vois?

Passat Berline 1.9TDI 110cv 1999 AFN 305 000km

10 Réponse de ludo67310

  • ludo67310
  • ludo67310
  • Membre
  • Déconnecté
  • De : bourg-bruche alsace (67)
  • Inscrit : 26/04/2009
  • Messages : 1 971

Re : Comment tient le barillet de porte?

oui c'est cette pièce qui tien ton barillet normalement tu devise ( au niveau du petit cache dans l'épaisseur de la porte ) et tu tire sur ton barillet et hop tu la dans les main ( tout sa normalement bien sur [mdr])

-EX Passat variant 3b/bg TDI 110 confort '99   (-9/-8 )                 si sa frotte pas y a pas de plaisir
-golf 3 variant 2L
-golf 3 vr6 OBD2 en resto

11 Réponse de spawn064

  • spawn064
  • spawn064
  • Membre
  • Déconnecté
  • Inscrit : 16/08/2007
  • Messages : 1 171

Re : Comment tient le barillet de porte?

ludo67310 a écrit:

oui c'est cette pièce qui tien ton barillet normalement tu devise ( au niveau du petit cache dans l'épaisseur de la porte ) et tu tire sur ton barillet et hop tu la dans les main ( tout sa normalement bien sur [mdr])

ouai...moi je le savais qu'il fallait pas dévisser a fond (même si jusqu'a ce matin je savait pas "pourquoi"), mais le gars qui en a fait son métier de démonter des bagnoles et qui le fait tous les jours semblait ne jamais en avoir entendu parler...cherchez l'erreur [grrr]

Passat Berline 1.9TDI 110cv 1999 AFN 305 000km

12 Réponse de Chris

  • Chris
  • Membre
  • Déconnecté
  • Inscrit : 08/02/2007
  • Messages : 5 056

Re : Comment tient le barillet de porte?

Effectivement c'est bien là son soucis c'est que personne n'a mis sa main pour la récupérer cette pièce, autrement il ne chercherait pas après ! [roll]

Mais bon t'aurais pu au moins essayer d'aller la récupérer avant de te fâcher avec le carrossier, maintenant, ça risque de pas être facile !:/

http://www.forumpassat.fr/uploads/41_200811131600_zoom.jpg

13 Réponse de spawn064

  • spawn064
  • spawn064
  • Membre
  • Déconnecté
  • Inscrit : 16/08/2007
  • Messages : 1 171

Re : Comment tient le barillet de porte?

j'ai dû redémonter le pare choc arrière et le remettre en place, lui demander de re remonter les optiques correctements, les grilles des AB avaient disparues, le joint d'antenne collé a l'envers, refaire tous les branchements de la prise de remorque, du radar de recul, etc etc etc etc etc dommage que j'ai pas tout noté(j'ai passé une journée a réparer le quart de la moitié de ces conneries)

je lui ais ramené 4 fois la caisse, et le résultat est loin d'être "correct" (je parle même pas de parfait)

et voilà un an que je l'ai récupéré, et je trouve encore des saloperies de "Mr je me dit carrossier" sur ma caisse que je dois réparer.

a ma place, tu irais le voir avec le sourire?

Passat Berline 1.9TDI 110cv 1999 AFN 305 000km

14 Réponse de Chris

  • Chris
  • Membre
  • Déconnecté
  • Inscrit : 08/02/2007
  • Messages : 5 056

Re : Comment tient le barillet de porte?

Effectivement ça ne fait pas plaisir lorsqu'on paie de devoir repasser ensuite, mais bon là ça ne va rien résoudre à ton soucis. A mon avis si tu ne la vois pas sur ETKA, c'est que la bague fait partie de la platine de support. Faudrait demander à Tonio qui est carrossier chez VW s'il ne sait pas regarder au boulot.

15 Réponse de spawn064

  • spawn064
  • spawn064
  • Membre
  • Déconnecté
  • Inscrit : 16/08/2007
  • Messages : 1 171

Re : Comment tient le barillet de porte?

Bon alors là tout est démonté, je place ce truc rond, mais je ne vois pas comment il tient : j'ai vissé a fond, mis en place le bidule, dévissé a fond, puis revissé....rien y fait il en tient pas...

HELP

Passat Berline 1.9TDI 110cv 1999 AFN 305 000km

16 Réponse de spawn064

  • spawn064
  • spawn064
  • Membre
  • Déconnecté
  • Inscrit : 16/08/2007
  • Messages : 1 171

Re : Comment tient le barillet de porte?

C'est bon problème résolu, en fait pas besoin de démonter la platine, il faut mettre le centre du "C" dans l'encoche prévue, et le mettre en place.

Merci a tous pour votre aide!  [10-10]

Passat Berline 1.9TDI 110cv 1999 AFN 305 000km

17 Réponse de Chris

  • Chris
  • Membre
  • Déconnecté
  • Inscrit : 08/02/2007
  • Messages : 5 056

Re : Comment tient le barillet de porte?

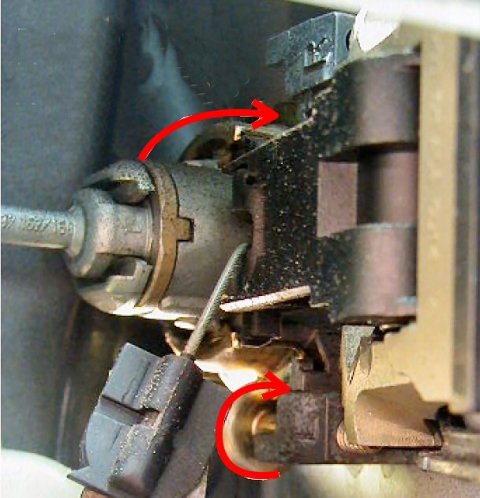

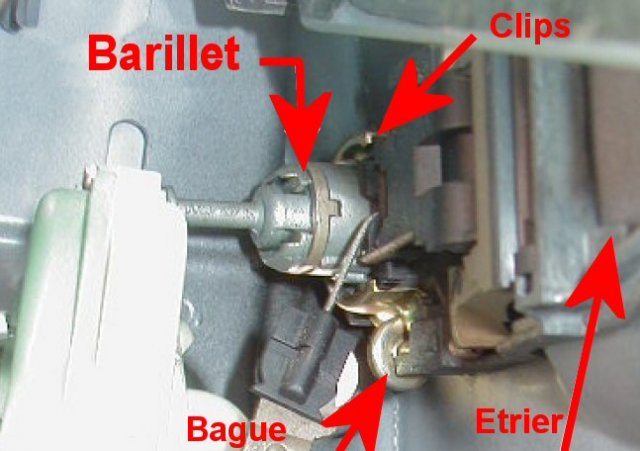

En image c'est plus simple.

http://www.forumpassat.fr/uploads/41_clips_serrure_1.jpg

http://www.forumpassat.fr/uploads/41_clips_serrure-2.jpg

(Source forums.tdiclub.com)

18 Réponse de spawn064

  • spawn064
  • spawn064
  • Membre
  • Déconnecté
  • Inscrit : 16/08/2007
  • Messages : 1 171

Re : Comment tient le barillet de porte?

tu as sortis ca d'où toi lol

j'ai oublié d'en faire de ma mienne, dommage!

et donc sur 4 porte il y en avait 3 où le clips était "parti" dans une portière ca faisait gling gling, ce qui m'a mit la puce a l'oreille, pour les autres les clips étaient coincés.

encore un grand bravo au carrossier de Mourenx !

et un vrai bravo a forumpassat et tous ses membres!

Passat Berline 1.9TDI 110cv 1999 AFN 305 000km

19 Réponse de Chris

  • Chris
  • Membre
  • Déconnecté
  • Inscrit : 08/02/2007
  • Messages : 5 056

Re : Comment tient le barillet de porte?

Aucun mérite c'est écrit ça vient d'un forum et d'un membre qui a pensé à faire une petite série de photos du problème.
