126

Re : Feux de jour

L'allumage des feux diurnes peut etre desactivé via VAG.COM s'il permet de modifier le codage long du reseau de bord (adresse 09) ou avec un VAS atelier . il Suffit de modier les bit 3 et 4 de la ligne octet 00 , en mettant les valeurs à 0.

Passat B6 Tdi 105 Confort

127

Re : Feux de jour

nouveau modele pour ceux qui n'ont pas les anti brouillards
http://cgi.ebay.de/TAGFAHRLICHT-SCHWARZ … %26ps%3D33

128

Re : Feux de jour

azchz, et les autres qui ont vag-com, est-il possible en mode US d'allumer les feux arriere ? J'imagine que ca l'est mais comment ?

Passat SW 2.0 TDI CR 170 Highline

129

Re : Feux de jour

Il y a le mode US et le mode Scandinave, qui si je ne me trompe se différencient justement par le fait que dans l'un les feux arrières sont aussi allumés, et pas dans l'autre. A vérifier cependant...

Passat VI TDI 140 Sport DSG (05/2006) ; Jantes Le Mans - Attelage amovible VW - RCD300 10 HP / Audio IN
En cours: Feux de jour, Balisage de secours, Feux 'Skyline'
Volez, planez, et vous comprendrez pourquoi les oiseaux chantent !

130

Re : Feux de jour

Yateri a écrit:

Il y a le mode US et le mode Scandinave, qui si je ne me trompe se différencient justement par le fait que dans l'un les feux arrières sont aussi allumés, et pas dans l'autre. A vérifier cependant...

Exactement. Je suis actuellement en mode scandinave avec donc les feux arriere allumes mais je n'ai pas reussi a eteindre les xenon pour n'avoir que les veilleuses (et les feux arriere) en diurne avec vag-com. Faut que je reessaye quand je pourrais remettre la main sur un cable. En mode US cela semble possible mais le probleme est que les feux arriere sont eteints en diurne, hors ils sont obligatoires ici, d'ou ma question.

Passat SW 2.0 TDI CR 170 Highline

131

Re : Feux de jour

en mode us pas possible d'allumer l'arrière

par contre en scandinave les simples veilleuses sont elles suffisante pour ta reglementation .?

ça n'éclaire pas assez je pense !!!

132

Re : Feux de jour

azchz a écrit:

en mode us pas possible d'allumer l'arrière

par contre en scandinave les simples veilleuses sont elles suffisante pour ta reglementation .?

ça n'éclaire pas assez je pense !!!

ok sad. En theorie il faut avoir les feux de croisement allumes ou autres feux diurnes type led mais en plein jour les veilleuses suffisent, la police n'est pas regardante. D'autant que j'ai mis des led dans les feux et je trouve qu'elles se voient un peu mieux que celles d'origine.

Pour eteindre les xenon en mode scandinave il faut que je reteste le truc alors. Tu as ca comme config sur la tienne azchz ? Si c'est le cas ca devrait quand meme fonctionner sur la mienne aussi. J'ai du faire une erreur hmm.

Passat SW 2.0 TDI CR 170 Highline

133

Re : Feux de jour

non je suis en US avec les xenons eteint smile
et les anti brouillard en drl avec des led

134

Re : Feux de jour

En fait peut-etre faut-il cocher le bit 4 (DRL with dimmed low beam) de l'octet 17 en mode scandinave pour pouvoir justement eteindre les xenons a l'octet 8 (DRL dimming). Lors de mon test la semaine derniere je n'avais pas cocher le bit 4 de l'octet 17, c'est peut-etre pour ca que je n'ai pas pu eteindre les xenons.

Je pense qu'une alternative avec le mode US peut etre de decocher le bit 6 (parking light function inactive (USA/Canada)) de l'octet 17 afin d'avoir les veilleuses allumees. Ensuite en eteignant les xenons a l'octet le tour est (peut-etre) jouer.

Pour l'instant je fais toutes ces hypotheses avec des screenshots de VAG-COM vu sur le net mais ce ne sont que des hypotheses.

Passat SW 2.0 TDI CR 170 Highline

135

Re : Feux de jour

faudrais que je me repenche dans tout les reglages
mais il n'y a pas tant de possibilité non plus

136 Dernière modification par alexcoco69 (07/09/2009 18:29:26)

Re : Feux de jour

J'ai donc comme je l'ai dit dans ma présentation les feux avant et arrière allumés tout le temps.
Je voudrais savoir si chez VW ils accepteront de me mettre que les feux de positions et pas du tout l'arrière ? Mais d'après tout ce que je lis, est ce qu'ils vont savoir le faire?
Est-il possible de me dire exactement ce qu'il faut faire avec la valise pour avoir seulement les feux de position ?

Wv Cc Tdi 170 Carat Edition Dsg

137

Re : Feux de jour

c'est pas possible d'avoir que les positions avant

138

Re : Feux de jour

azchz a écrit:

j'ai donc reussi a mettre la fonction feux diurnes en mode USA :
c'est a dire d'avoir les feux avant de position  et pour ma part c'est des xenons: avantage : les feux arrieres ne sont pas allumés et la fonctions ne s'engage que le frein a main desseré !

Je voudrais avoir cette configuration.
Que faut-il faire comme manip

Wv Cc Tdi 170 Carat Edition Dsg

139

Re : Feux de jour

tout est expliquer un peu plus haut

140 Dernière modification par alexcoco69 (07/09/2009 20:25:24)

Re : Feux de jour

Donc si j'ai bien comprit, je demande ce réglage :
éclairage des feux avant une fois le frein a main desserré
codage 9
bit 0 cocher 4 et decocher 3

réglage intensité feux position arrière diurne
BIT 12

Et ça devrait fonctionner ?
Pour les feux avant, se sont les feux de position pour cette configuration ?
Pour les feux arrière y a t-il une modif pour le BIT 12 ?

Wv Cc Tdi 170 Carat Edition Dsg

141

Re : Feux de jour

oulaaaaa
ca devient ingerable ses demandes de reglages

142

Re : Feux de jour

alexcoco69 a écrit:

Donc si j'ai bien comprit, je demande ce réglage :
éclairage des feux avant une fois le frein a main desserré
codage 9
bit 0 cocher 4 et decocher 3

réglage intensité feux position arrière diurne
BIT 12

Et ça devrait fonctionner ?
Pour les feux avant, se sont les feux de position pour cette configuration ?
Pour les feux arrière y a t-il une modif pour le BIT 12 ?

Je ne pense pas que tu ais besoin de toucher au reglage de l'intensite des feux arriere. Si tu mets en mode US ils sont eteints pendant la journee et s'allument quand il fait suffisamment sombre.

Passat SW 2.0 TDI CR 170 Highline

143

Re : Feux de jour

je vais preparer ce matin ou cette aprem un recap avec photo
de toute les manipulation possible pour les feux de jours
ca devrait etre utile ... smile:)

144

Re : Feux de jour

alexcoco69 a écrit:

Donc si j'ai bien comprit, je demande ce réglage :
éclairage des feux avant une fois le frein a main desserré
codage 9
bit 0 cocher 4 et decocher 3

Pour etre plus precis byte 0 (ou octet 0 en francais) cocher le bit 4 (mode US). Le bit 3 devrait etre deja decocher si tu n'as pas de feux diurnes actuellement. Ce reglage ils ne peuvent pas te dire qu'ils ne savent/peuvent pas le faire, ca leur prend 30s montre en main [dac].

Passat SW 2.0 TDI CR 170 Highline

145

Re : Feux de jour

azchz a écrit:

je vais preparer ce matin ou cette aprem un recap avec photo
de toute les manipulation possible pour les feux de jours
ca devrait etre utile ... smile:)

[dac][dac];)

Passat SW 2.0 TDI CR 170 Highline

146

Re : Feux de jour

Beni a écrit:
alexcoco69 a écrit:

Donc si j'ai bien comprit, je demande ce réglage :
éclairage des feux avant une fois le frein a main desserré
codage 9
bit 0 cocher 4 et decocher 3

Pour etre plus precis byte 0 (ou octet 0 en francais) cocher le bit 4 (mode US). Le bit 3 devrait etre deja decocher si tu n'as pas de feux diurnes actuellement. Ce reglage ils ne peuvent pas te dire qu'ils ne savent/peuvent pas le faire, ca leur prend 30s montre en main [dac].

c'est surtout qu'ils ne sont pas tenu de le faire
par manque de connaissance de la reglementation

147 Dernière modification par azchz (08/09/2009 9:40:08)

Re : Feux de jour

Bon
voici tant attendu le mini TUTO pour le réglage des différents modes de feux de jour possible

ATTENTION : vous conformer aux réglementation en vigueur dans votre pays.
L'usage perso de Vag com est toujours a vos riques et périls.

réglages et tests effectués sur Passat B6 de 2008 avec feux xenons anti-brouillard et commandes de feux avec focntions AUTO

[center]Commençons par le mode Scandinave[/center]
2 possibilitées
A  Vous avez des feux xenons :
Ce mode de réglage correspond à l'allumage des feux de positions arrière + feux de positions avant + xenons

B  Vous avez des feux de route halogènes :

B1 soit :
Ce mode de réglage correspond à l'allumage des feux de positions arrière + feux de positions avant + feux de route halogène
B2  A CONFIMER car je n'ai pas d'halogenes ! soit :
Ce mode de réglage correspond à l'allumage des feux de positions arrière + feux de positions avant ( avec reglage possible intensité  des feux de route halogènes et ou coupure des feux halogenes )

REGLAGES VAG COM MODE A et B1
se rendre au controlleur 09
http://www.forumpassat.fr/uploads/1253_capture_09092009_070249.jpg

Cliquer sur coding 07
http://www.forumpassat.fr/uploads/1253_capture_09092009_070301.jpg

Cliquer sur long coding
http://www.forumpassat.fr/uploads/1253_capture_09092009_070305.jpg

se rendre au BYTE 0
Decocher le Bit 4 et cocher le bit 3
cliquer sur tranfert coding et fermer la fenetre
http://www.forumpassat.fr/uploads/1253_capture_09092009_070337.jpg

cliquer sur DO IT
http://www.forumpassat.fr/uploads/1253_capture_09092009_070311.jpg
C'est fini !


REGLAGES VAG COM MODE B2 (A CONFIMER)
Reprendre le reglage ci dessus ( mode A et B1 )

ensuite se rendre au byte 8 et changer la valeur 47 ( par defaut chez moi en hexadeciamale ! ) qui correspond en tranposition

decimale a 71 %
vous avez un convertisseur decimale hexadecimale ici

:http://www.aly-abbara.com/utilitaires/convertisseur/convertisseur_chiffres.html

pour couper les feux halogenes ( a confirmer ) rentrer la valeur 00 a la place de 47
CLiquer sur transfert coding et fermer la fenetre
Cliquer sur DO IT
c'est fini !!
http://www.forumpassat.fr/uploads/1253_capture_09092009_070405.jpg

148 Dernière modification par azchz (08/09/2009 9:41:14)

Re : Feux de jour

Passons au mode US
ce mode s'enclenche et n'est visible qu'une fois le frein a main desserer et donc se coupe lorsque le frein a main est en service !!

C  Vous avez des feux xenons :
soit C1  : Ce mode de réglage correspond à l'allumage des feux de route xenons + feux de positions avant
soit C2  : Ce mode de réglage correspond à l'allumage des feux de positions avant et des anti-brouillard avant avec reglage d'intensité mais sans coupure des anti-brouillard total
soit C3  : Ce mode de réglage correspond à l'allumage des feux anti brouillard avant seul , avec reglage d'intensité possible


D  Vous avez des feux halogenes :
soit D1  : Ce mode de réglage correspond à l'allumage des feux de route halogenes + feux de positions avant
soit D2 A CONFIRMER car je n'ai pas d'halogenes  : Ce mode de réglage correspond à l'allumage des feux de route avant avec reglage d'intensité et ou coupure des feux de route avant
soit D3  : Ce mode de réglage correspond à l'allumage des feux anti brouillard avant seul ,avec reglage d'intensité possible

REGLAGES VAG COM MODE C1 et D1
se rendre au controlleur 09
http://www.forumpassat.fr/uploads/1253_capture_09092009_070249.jpg

Cliquer sur coding 07
http://www.forumpassat.fr/uploads/1253_capture_09092009_070301.jpg

Cliquer sur long coding
http://www.forumpassat.fr/uploads/1253_capture_09092009_070305.jpg

se rendre au BYTE 0
Decocher le Bit 3 et cocher le bit 4
cliquer sur tranfert coding et fermer la fenetre
http://www.forumpassat.fr/uploads/1253_capture_09092009_070337.jpg

cliquer sur DO IT
http://www.forumpassat.fr/uploads/1253_capture_09092009_070311.jpg
C'est fini !


REGLAGES VAG COM MODE C2
reprendre reglage mode C1

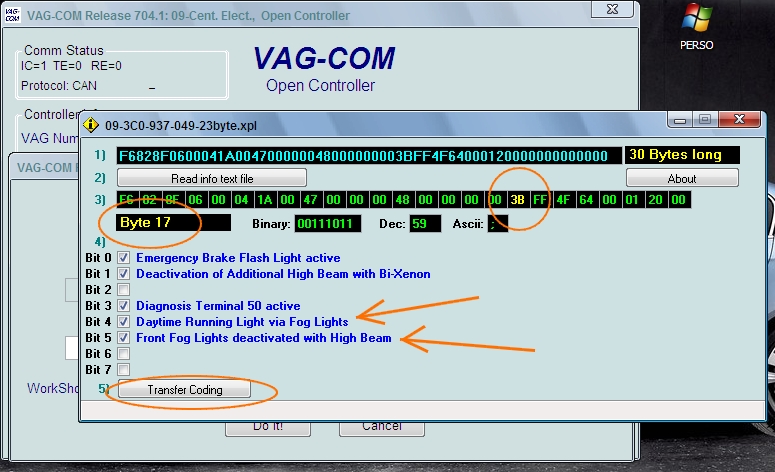

puis se rendre au BYTE 17
cocher le BIT 3 et 4
http://www.forumpassat.fr/uploads/1253_capture_09092009_070443.jpg

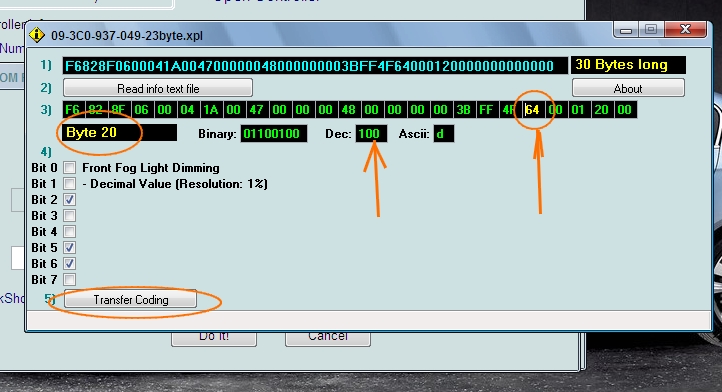

ensuite se rendre au byte 20 et changer la valeur 64 ( par defaut chez moi en hexadeciamale ! ) qui correspond en

tranposition decimale a 100 %
vous avez un convertisseur decimale hexadecimale ici
http://www.aly-abbara.com/utilitaires/c … ffres.html
rentrer la valeur d'intensité choisi : pour des feux antibrouillard avec ampoules d'origine une intensite a 60% soit 3C en

hexadecimale est largment suffissant pour ne pas eblouir les voitures arrivant en face
cliquer sur tranfert coding et fermer la fenetre
cliquer sur DO IT
http://www.forumpassat.fr/uploads/1253_capture_09092009_070449.jpg
c'est fini !


REGLAGES VAG COM MODE C3 et D3
reprendre le reglage du mode C2
on va maintenant couper les xenons
se rendre au byte 8 et rentre la valeur 00 ( a la place de 47 chez moi )
cliquer sur tranfert coding et fermer la fenetre
cliquer sur DO IT
http://www.forumpassat.fr/uploads/1253_capture_09092009_070405.jpg
c'est fini !


REGLAGES VAG COM MODE D2 A CONFIRMER
reprendre le reglage du mode C1 et D1
se rendre au byte 8 et changer la valeur 47 ( par defaut chez moi en hexadeciamale ! ) qui correspond en tranposition decimale a 71 % par la valeur de votre choix
vous avez un convertisseur decimale hexadecimale ici
http://www.aly-abbara.com/utilitaires/c … ffres.html
pour couper les feux halogenes ( a confirmer ) rentrer la valeur 00 a la place de 47
CLiquer sur transfert coding et fermer la fenetre
Cliquer sur DO IT
c'est fini !!

149

Re : Feux de jour

Merci azchz et [bravo] !

Juste un petit commentaire : pour le reglage de l'intensite des AB au byte 20 je pense qu'il faut cocher le bit 0. Je me trompe peut-etre. Dans ton cas l'intensite est a 100% donc le bit 0 n'a pas besoin d'etre coche.

Passat SW 2.0 TDI CR 170 Highline

150

Re : Feux de jour

les reglages d'intensités ne se coche pas!!!!
il faut rentrer un chiffre directemtn en hexadecimale du genre 47 , 3C suivant l'intensité voulu et comme explique dans le TUTO smile
