Sujet : Eclairage coffre

Salut a tous!

Je trouve que ma passat a un très gros défaut..léclairage du coffre...une minuscule ampoule pour un coffre gigantesque, j'ai donc eu une idée que j'esper lumineuse...[jesors].

Je voudrais donc mettre plusieurs leds, j'ai pensé a 4 leds x 4 (coins) + 1x4 leds au milieu du coffre.

Si quelqu'un qui s'y connait un tout petit peu peut me dire quoi acheter et comment les monter ca me rendrait pas mal service...

mais est ce que au moins cela est possible au vu de la probable future énergie consomée?

Passat Berline 1.9TDI 110cv 1999 AFN 305 000km

2 Réponse de subcyr

  • subcyr
  • subcyr
  • Membre
  • Déconnecté
  • De : reims
  • Inscrit : 16/05/2008
  • Messages : 133

Re : Eclairage coffre

pour l'energie consommée il n'y a pas de problème,si j'ai bien compris il y en aura 20,elles consommeront moins de courant que ton ampoule classique.
si tu n'as pas envie de te compliquer la vie sur "minineon.fr" ils vendent des barettes de leds (3 ou 5 leds par barette)a faisceau large de 120°  et elles fonctionnent en 12v.elles sont disponible en boitier etanche ou non mais la finition est plus belle en boitier etanche.
pour info chaque barette consomme 20mA(donc un total de 100mA pour ton coffre)alors que ton ampoule de 5W consomme plus de 400mA.

Ex possesseur passat V6 syncro tiptronic
Actuellement passat SW tdi 170 DSG

3 Réponse de spawn064

  • spawn064
  • spawn064
  • Membre
  • Déconnecté
  • Inscrit : 16/08/2007
  • Messages : 1 171

Re : Eclairage coffre

subcyr a écrit:

pour l'energie consommée il n'y a pas de problème,si j'ai bien compris il y en aura 20,elles consommeront moins de courant que ton ampoule classique.
si tu n'as pas envie de te compliquer la vie sur "minineon.fr" ils vendent des barettes de leds (3 ou 5 leds par barette)a faisceau large de 120°  et elles fonctionnent en 12v.elles sont disponible en boitier etanche ou non mais la finition est plus belle en boitier etanche.
pour info chaque barette consomme 20mA(donc un total de 100mA pour ton coffre)alors que ton ampoule de 5W consomme plus de 400mA.

tu parle de ceci?

Passat Berline 1.9TDI 110cv 1999 AFN 305 000km

4 Réponse de subcyr

  • subcyr
  • subcyr
  • Membre
  • Déconnecté
  • De : reims
  • Inscrit : 16/05/2008
  • Messages : 133

Re : Eclairage coffre

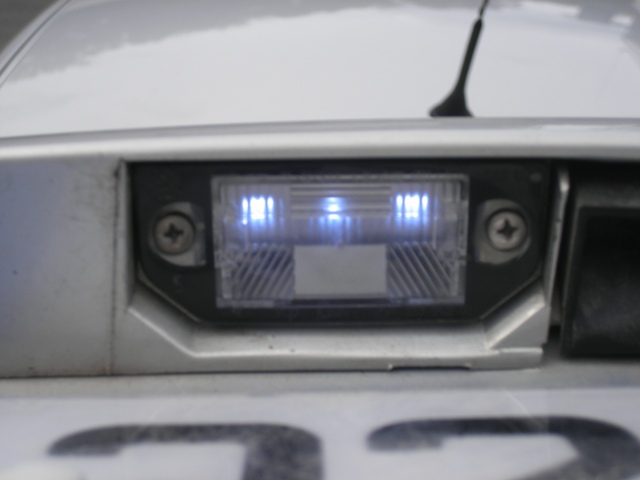

oui exactement elles sont disponibles en plusieurs couleurs dont le blanc,j'ai fait mon eclairhttp://www.forumpassat.fr/uploads/thumbs/1030_001.jpg
age de plaque d'immatriculation.

Ex possesseur passat V6 syncro tiptronic
Actuellement passat SW tdi 170 DSG

5 Réponse de fabwin Dernière modification par fabwin (13/08/2008 19:38:55)

  • fabwin
  • fabwin
  • Membre
  • Déconnecté
  • De : Saint Clément (54)
  • Inscrit : 21/07/2007
  • Messages : 4 671

Re : Eclairage coffre

Mais ou et comment les fixer et les brancher dans le coffre?

Passat V tdi 130cv tiptronic série "embassy" 2005 325000km
Jaguar XF Sportbrake 3.0l V6 240CV 2013 192000km
Polo VI 1.2 60 ch Trendline 5 portes blanc Candy 2011 110000km

de fabwin Site Web

6 Réponse de spawn064

  • spawn064
  • spawn064
  • Membre
  • Déconnecté
  • Inscrit : 16/08/2007
  • Messages : 1 171

Re : Eclairage coffre

fabwin a écrit:

Mais ou et comment les fixer et les brancher dans le coffre?

ben je les fixerai avec un pistolet a colle je pense, pour les brancher : sur les deux fils de l'ampoule,

je ferai un tuto si certains sont interessés

Passat Berline 1.9TDI 110cv 1999 AFN 305 000km

7 Réponse de subcyr

  • subcyr
  • subcyr
  • Membre
  • Déconnecté
  • De : reims
  • Inscrit : 16/05/2008
  • Messages : 133

Re : Eclairage coffre

où je ne sais pas c a toi de voir je ne sais pas comment est fait le coffre du break mais pour le branchement il faut tirer un faisceau(de petite section pour la discrétion ce sont des courants très faibles)depuis l'eclairage de ton coffre et brancher les barettes en dérivation.

Ex possesseur passat V6 syncro tiptronic
Actuellement passat SW tdi 170 DSG

8 Réponse de spawn064

  • spawn064
  • spawn064
  • Membre
  • Déconnecté
  • Inscrit : 16/08/2007
  • Messages : 1 171

Re : Eclairage coffre

subcyr a écrit:

oui exactement elles sont disponibles en plusieurs couleurs dont le blanc,j'ai fait mon eclairhttp://www.forumpassat.fr/uploads/thumbs/1030_001.jpg
age de plaque d'immatriculation.

alors là je suis curieux de savoir comment tu fais ceci...avec des barrettes comme celles sur le lien?...

tu peux enlever le cache et prendre une photo pour voir comment tu a fais a l'intérieur stp?

Passat Berline 1.9TDI 110cv 1999 AFN 305 000km

9 Réponse de fabwin

  • fabwin
  • fabwin
  • Membre
  • Déconnecté
  • De : Saint Clément (54)
  • Inscrit : 21/07/2007
  • Messages : 4 671

Re : Eclairage coffre

spawn064 a écrit:
fabwin a écrit:

Mais ou et comment les fixer et les brancher dans le coffre?

ben je les fixerai avec un pistolet a colle je pense, pour les brancher : sur les deux fils de l'ampoule,

je ferai un tuto si certains sont interessés

Oui, ça c'est sympa

Passat V tdi 130cv tiptronic série "embassy" 2005 325000km
Jaguar XF Sportbrake 3.0l V6 240CV 2013 192000km
Polo VI 1.2 60 ch Trendline 5 portes blanc Candy 2011 110000km

de fabwin Site Web

10 Réponse de subcyr

  • subcyr
  • subcyr
  • Membre
  • Déconnecté
  • De : reims
  • Inscrit : 16/05/2008
  • Messages : 133

Re : Eclairage coffre

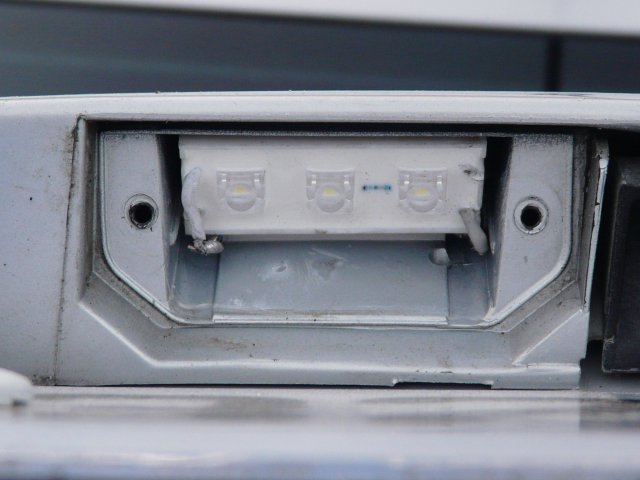

il faut demonter toute la barre d'ouverture du coffre c plus facile pour travailler,j'ai pris des barettes de 3 leds et j'ai coupé les 2 ergots de fixation pour qu'elles rentrent dans l'emplacement de l'eclairage et je les ai collé a la glue,ensuite sur le cabochon de l'éclairage j'ai enlevé les lamelles pour l'ampoule et j'ai couper les fixations des lamelles.enfin j'ai soudé les fils des barettes a l'alimention.http://www.forumpassat.fr/uploads/thumbs/1030_142.jpg

Ex possesseur passat V6 syncro tiptronic
Actuellement passat SW tdi 170 DSG

11 Réponse de subcyr

  • subcyr
  • subcyr
  • Membre
  • Déconnecté
  • De : reims
  • Inscrit : 16/05/2008
  • Messages : 133

Re : Eclairage coffre

me faire sortir a cette heure pour prendre en photo mon eclairage de plaque les voisins vont me prendre poyr un dingue!!!!!!![lol][lol][lol]

Ex possesseur passat V6 syncro tiptronic
Actuellement passat SW tdi 170 DSG

12 Réponse de fabwin

  • fabwin
  • fabwin
  • Membre
  • Déconnecté
  • De : Saint Clément (54)
  • Inscrit : 21/07/2007
  • Messages : 4 671

Re : Eclairage coffre

Mais oui, mais oui [mdr][mdr][mdr]

Ok, [jesors] et je vais prendre en photo ma passat

Passat V tdi 130cv tiptronic série "embassy" 2005 325000km
Jaguar XF Sportbrake 3.0l V6 240CV 2013 192000km
Polo VI 1.2 60 ch Trendline 5 portes blanc Candy 2011 110000km

de fabwin Site Web

13 Réponse de spawn064

  • spawn064
  • spawn064
  • Membre
  • Déconnecté
  • Inscrit : 16/08/2007
  • Messages : 1 171

Re : Eclairage coffre

subcyr a écrit:

me faire sortir a cette heure pour prendre en photo mon eclairage de plaque les voisins vont me prendre poyr un dingue!!!!!!![lol][lol][lol]

alors là....ya pas de doute! [mdr][mdr][mdr]



merci pour le mini tuto 8)

Passat Berline 1.9TDI 110cv 1999 AFN 305 000km

14 Réponse de pierre33

  • pierre33
  • pierre33
  • Membre
  • Déconnecté
  • De : Donges au pied de total (44)
  • Inscrit : 05/05/2007
  • Messages : 9 246

Re : Eclairage coffre

Spawn tiens nous au courant ca m'interresse d'autant plus que mon ampoule est cramée !! tongue pour l'alim moi j'ai deja l'ampli dans le coffre... Donc ca c'est bon !! tongue

*   - - -    Passat 3B TDI 110 HS - 3BG TDI 130 Vendue - 35i TDI 90 vendue - Octavia TDI 110 98 vendue - 32B 1.6 D échangée -                  -    3B Vr5 Break échangée - 3B TDI 110 Vendue - Vento 1.8 90ch Vendue - Golf 2 GTD HS - Golf 3 GTD vendue -                        -  Golf 2 D swap RA Vendue - Corrado 2.0 8s échangé - Golf 3 TDI Match 249 000km  Vendue - Golf 1 Cab 1.8 90ch Vendue -  -  Golf 2 1.6D Vendue - Golf 4 1.9 SDI Vendue - - -
*              -     Passat 3BG Break TDI 130 213  000 km &  TDI 130 294 000 km -    -   Cox 1303 1600 '73   -
*                                                     - - -                    Vag-Com dispo             - - -

15 Réponse de spawn064

  • spawn064
  • spawn064
  • Membre
  • Déconnecté
  • Inscrit : 16/08/2007
  • Messages : 1 171

Re : Eclairage coffre

l'éclairage de la plaque restera tel quel pour moi, en revanche le coffre va prendre un sacré coup tongue

et tant que j'y suis...je vais faire des veilleuse type a5 sur la AB tongue

Passat Berline 1.9TDI 110cv 1999 AFN 305 000km

16 Réponse de fabwin

  • fabwin
  • fabwin
  • Membre
  • Déconnecté
  • De : Saint Clément (54)
  • Inscrit : 21/07/2007
  • Messages : 4 671

Re : Eclairage coffre

Je suis très tenté également.

Passat V tdi 130cv tiptronic série "embassy" 2005 325000km
Jaguar XF Sportbrake 3.0l V6 240CV 2013 192000km
Polo VI 1.2 60 ch Trendline 5 portes blanc Candy 2011 110000km

de fabwin Site Web

17 Réponse de spawn064

  • spawn064
  • spawn064
  • Membre
  • Déconnecté
  • Inscrit : 16/08/2007
  • Messages : 1 171

Re : Eclairage coffre

Et voilà le tuto :

éclairage coffre
