Sujet : Feux arrière à led Passat V

j'ai remplacé les ampoules stop/veilleuse par une platine de leds.j'ai d'abord decoupé le feux sur le dessus pour glisser la platine

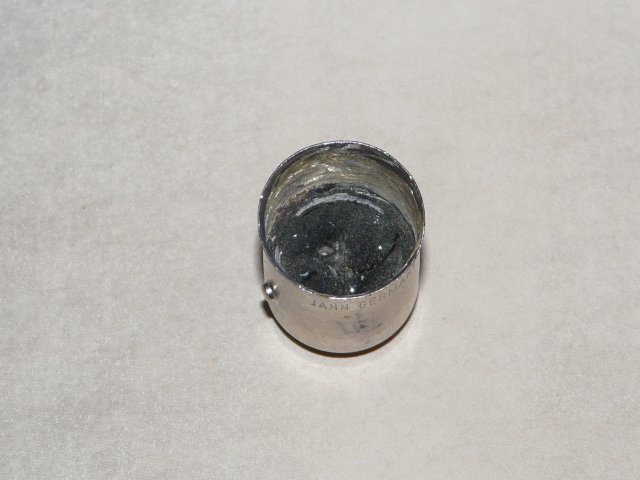

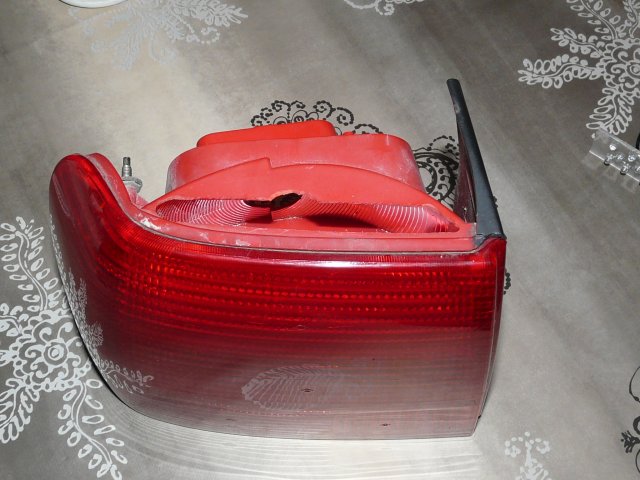

ensuite j'ai créé la platine en commencant d'une ampoule que j'ai cassé et vidé pour garder que le culot(ça evite les modif pour le branchement)

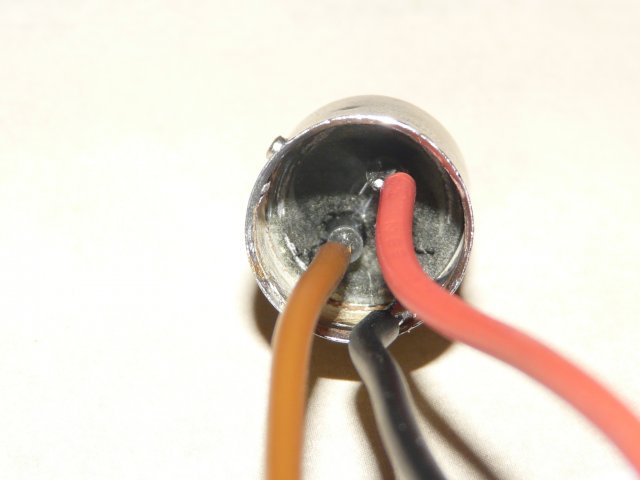

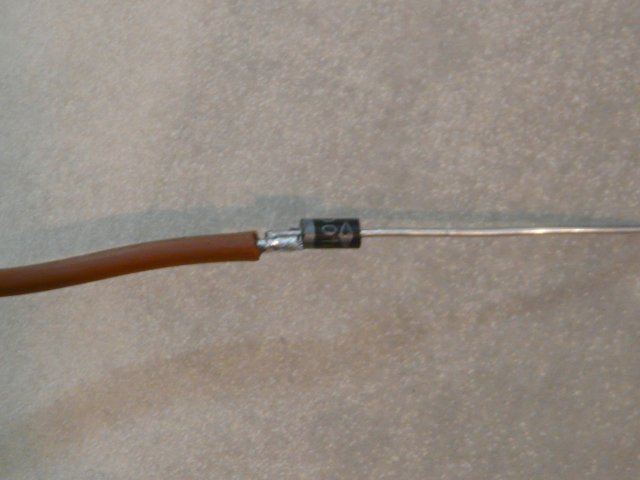

j'ai soudé une diode(pour eviter les retours de courant) sur chaque fil(le stop et les veilleuses)directement dans le culot comme ça c invisible

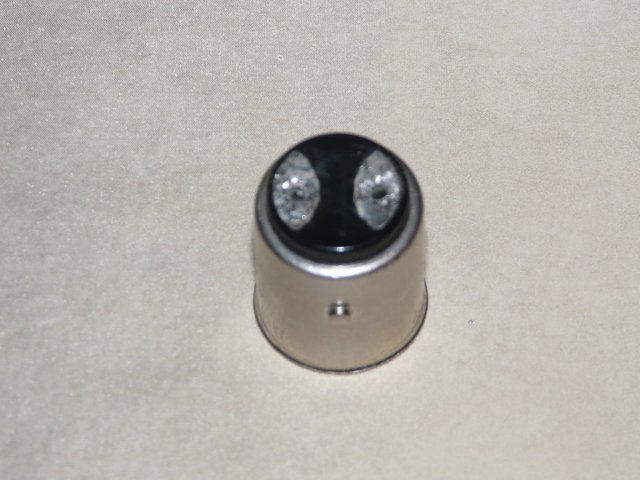

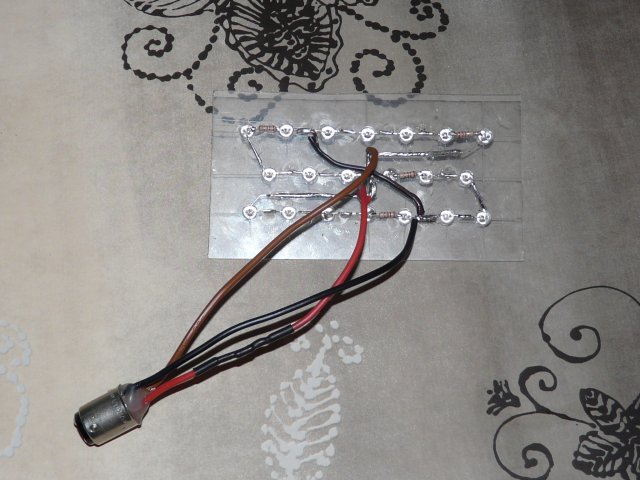

après j'ai coulé de la colle dans le culot et j'ai créé ma platine et relié le tout

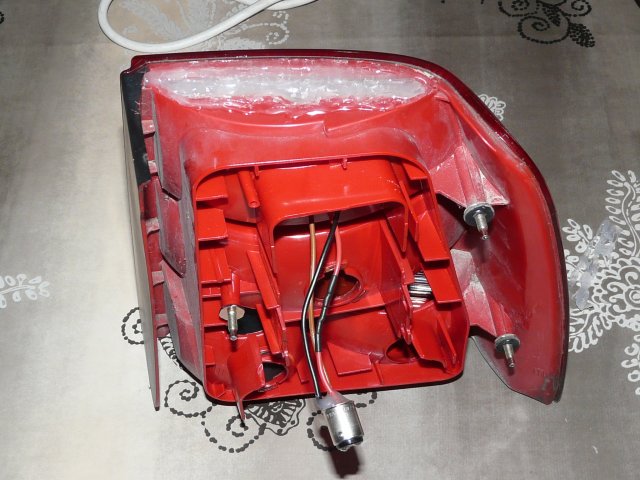

enfin j'ai inseré la platine dans le feu,collé a la glue et rebouché la fente du feu avec de la colle

et enfin j'ai remonté le tout

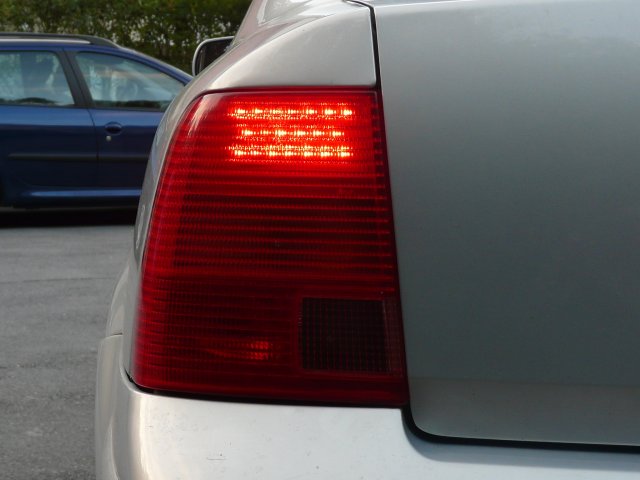

en veilleuse

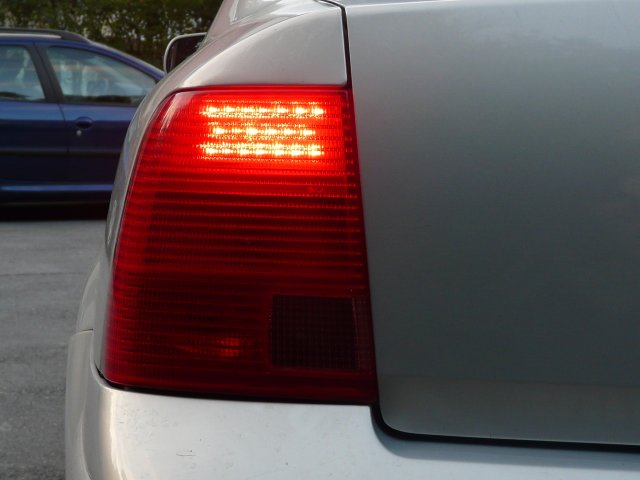

en stop

et voila comment passer un dimanche après midi

Taille photos corrigée par Modérateur Sport170

Ex possesseur passat V6 syncro tiptronic
Actuellement passat SW tdi 170 DSG

2 Réponse de vwtdi 14/09/2008 19:26:08

vwtdi
Membre
Déconnecté

De : 15-Aurillac (cantal)
Inscrit : 25/01/2008
Messages : 1 134

Re : Feux arrière à led Passat V

[bravo][bravo] ca le fait comme ca , tu me donne des idée , c'est homologuer?
en tous cas encors [bravo] pour ton travaille

A quoi bon avoir tant de chevaux sous le capot, s'il y a un âne au volant.
Passat 3B TDI 110 confort de 1999
Transporter T4 2.5L TDI 1997

3 Réponse de subcyr 14/09/2008 19:27:52

subcyr
Membre
Déconnecté

De : reims
Inscrit : 16/05/2008
Messages : 133

Re : Feux arrière à led Passat V

homologué,je ne pense pas que le problème se pose car le feu est toujours d'origine c juste l'eclairage intérieur qui est modifié.

Ex possesseur passat V6 syncro tiptronic
Actuellement passat SW tdi 170 DSG

4 Réponse de VAGalam 14/09/2008 19:28:39

VAGalam
Ancien modérateur
Déconnecté

De : Douai,à coté de gai luron
Inscrit : 15/12/2006
Messages : 3 285

Re : Feux arrière à led Passat V

bon boulot, ça fait vraiment classe 8)

M O D E R A T E U R

5 Réponse de subcyr 14/09/2008 19:33:46

subcyr
Membre
Déconnecté

De : reims
Inscrit : 16/05/2008
Messages : 133

Re : Feux arrière à led Passat V

merci

Ex possesseur passat V6 syncro tiptronic
Actuellement passat SW tdi 170 DSG

6 Réponse de subcyr 14/09/2008 19:35:15

subcyr
Membre
Déconnecté

De : reims
Inscrit : 16/05/2008
Messages : 133

Re : Feux arrière à led Passat V

je reflechis pour faire les clignotants mais ils sont pas très accessibles sur le feu pour mettre une platine mais j'y travaille.

Ex possesseur passat V6 syncro tiptronic
Actuellement passat SW tdi 170 DSG

7 Réponse de Titeuf 14/09/2008 19:46:10

Titeuf
Membre
Déconnecté

De : Dans l'01 (01800)
Inscrit : 14/05/2008
Messages : 581

Re : Feux arrière à led Passat V

Sauf erreur de ma part, pour le CT si une seule des leds est HS : c'est considéré comme un non fonctionnement du feu complet ...

Sinon, le boulot et le rendu sont nickels !!!

- PASSAT 3BG VARIANT TDI MRC - Kit B4 Bilstein Eibach -
- Teintage Créafilm - GPS TOMTOM XL Live -
- Pack hiver en MADRAS - Pack été en BBS LM Black en 19" -

8 Réponse de pierre33 14/09/2008 19:51:12

pierre33
Membre
Déconnecté

De : Donges au pied de total (44)
Inscrit : 05/05/2007
Messages : 9 246

Re : Feux arrière à led Passat V

C'est chouette ! [bravo]

* - - - Passat 3B TDI 110 HS - 3BG TDI 130 Vendue - 35i TDI 90 vendue - Octavia TDI 110 98 vendue - 32B 1.6 D échangée - - 3B Vr5 Break échangée - 3B TDI 110 Vendue - Vento 1.8 90ch Vendue - Golf 2 GTD HS - Golf 3 GTD vendue - - Golf 2 D swap RA Vendue - Corrado 2.0 8s échangé - Golf 3 TDI Match 249 000km Vendue - Golf 1 Cab 1.8 90ch Vendue - - Golf 2 1.6D Vendue - Golf 4 1.9 SDI Vendue - - -
* - Passat 3BG Break TDI 130 213 000 km & TDI 130 294 000 km - - Cox 1303 1600 '73 -
* - - - Vag-Com dispo - - -

9 Réponse de Lefrench 14/09/2008 20:10:02

Lefrench
Ancien modérateur
Déconnecté

De : Allemagne (Rhénanie Palatinat)
Inscrit : 22/01/2008
Messages : 29 896

Re : Feux arrière à led Passat V

Très bon dimanche que ce fut ! ... [bravo]

M o d é r a t e u r F P

Passat VI TDi 170 Variant - Highline - 2008

10 Réponse de Brunov6tdi 15/09/2008 11:47:51

Brunov6tdi
Membre
Déconnecté

Inscrit : 25/02/2008
Messages : 63

Re : Feux arrière à led Passat V

superbe tres bonne idée

11 Réponse de yatou 15/09/2008 15:37:14

yatou
Membre
Déconnecté

De : Douai
Inscrit : 08/02/2008
Messages : 1 764

Re : Feux arrière à led Passat V

[bravo] Beau boulot ! Fallait y penser

12 Réponse de Traz 15/09/2008 15:47:41

Traz
Membre
Déconnecté

De : Alsace - Haut Rhin
Inscrit : 17/07/2008
Messages : 118

Re : Feux arrière à led Passat V

Nickel !

Passat - IVB / TDI 100 - Business line SW / Cobalt blue - 17'' Replica A8

13 Réponse de glamafra 16/09/2008 8:51:40

glamafra
Membre
Déconnecté

De : Aisne
Inscrit : 05/09/2007
Messages : 294

Re : Feux arrière à led Passat V

Bravo à ton ingéniosité

audi A4 b8 tdi 2008 ibiza sc copa tdi 90 2011. Vmax 97.
mon ancien break passat: http://www.forumpassat.fr/forum/viewtopic.php?id=1504

14 Réponse de pitchounet 16/09/2008 12:00:29

pitchounet
Membre
Déconnecté

De : 73 chamoux sur gelon
Inscrit : 29/03/2008
Messages : 2 146

Re : Feux arrière à led Passat V

[bravo] c est different de ce qui existe deja , beau boulot

passat 3b 1.9l tdi 115 4motion 2000 273 000 kms
passat 32c break 1.6l td trend 1987 305 000 kms le daily
passat 3b break 1.9l tdi 115 confort tiptro vendue passat 3b 1.9l tdi 110 confort de 1999 (H S) caddy 2 maxi life 7 pl 110 000 kms rouge pompier patrol 2.8 d pour les ballades en montagne

15 Réponse de mac-ted 16/09/2008 12:29:07

mac-ted
Membre
Déconnecté

De : le blanc-mesnil
Inscrit : 16/05/2008
Messages : 32

Re : Feux arrière à led Passat V

magnifique rendu félicitation ............Attention à la fonte de la colle en cas de chauffe des leds...........[bravo]

en vw meme en panne tu fais des envieux!!!!
passat V 3BG année 2003 130cv confort gris bleu

16 Réponse de AudiA3Fan 16/09/2008 12:50:42

AudiA3Fan
Membre
Déconnecté

Inscrit : 15/06/2008
Messages : 709

Re : Feux arrière à led Passat V

Ben voilà,

Enfin un dimanche prolifique.

Je vais essayer sur mon A3, ça va donner grave.

Tu n'as pas des photos plus détaillées de la platine?

Comment l'intensité des LED augmente t elle?

Merci

17 Réponse de arnage 16/09/2008 17:16:48

arnage
Membre
Déconnecté

Inscrit : 25/10/2007
Messages : 49

Re : Feux arrière à led Passat V

Bravo pour cette idee.[bravo][bravo]8)8)

18 Réponse de subcyr 16/09/2008 18:51:06

subcyr
Membre
Déconnecté

De : reims
Inscrit : 16/05/2008
Messages : 133

Re : Feux arrière à led Passat V

mac-ted a écrit:

magnifique rendu félicitation ............Attention à la fonte de la colle en cas de chauffe des leds...........[bravo]

la colle ne peut pas fondre car contrairement a une ampoule une led reste froide.

AudiA3Fan a écrit:

Ben voilà,
Enfin un dimanche prolifique.
Je vais essayer sur mon A3, ça va donner grave.
Tu n'as pas des photos plus détaillées de la platine?
Comment l'intensité des LED augmente t elle?
Merci

pour les photos detaillées il faudra attendre ce weekend car la semaine je suis dans mon camion.pour la variation d'intensité il y a une resistance sur le circuit stop et une autre sur le circuit veilleuse.par contre il ne faut pas oublier de mettre une diode sur chaque circuit pour éviter les retours de courant(que les veilleuses ne s'allument pas quand on freine et vice versa)

Ex possesseur passat V6 syncro tiptronic
Actuellement passat SW tdi 170 DSG

19 Réponse de AudiA3Fan 17/09/2008 0:25:22

AudiA3Fan
Membre
Déconnecté

Inscrit : 15/06/2008
Messages : 709

Re : Feux arrière à led Passat V

Merci de la précision.

J'attends tes photos avant de me lancer

20 Réponse de spawn064 17/09/2008 8:16:50

spawn064
Membre
Déconnecté

Inscrit : 16/08/2007
Messages : 1 171

Re : Feux arrière à led Passat V

pas mal du tout!
très bonne idée

Passat Berline 1.9TDI 110cv 1999 AFN 305 000km

21 Réponse de subcyr 20/09/2008 20:09:49

subcyr
Membre
Déconnecté

De : reims
Inscrit : 16/05/2008
Messages : 133

Re : Feux arrière à led Passat V

voici quelques précision sur la platine mais il faudrait qu'un modérateur passe par la pour les dimension de la photo,merci.
pour mes calculs de résistance j'ai pris une tension d'alimentation de 14V(tension moteur en route)

Ex possesseur passat V6 syncro tiptronic
Actuellement passat SW tdi 170 DSG

22 Réponse de Julienz 20/09/2008 20:14:05

Julienz
Modérateur
Déconnecté

De : Pas-de-Calais (62)
Inscrit : 14/02/2008
Messages : 32 474

Re : Feux arrière à led Passat V

Il te suffir d'enlever /thumbs de la ligne de code, et la photo apparaîtra en grand.

La voici :

Administrateur FP

Passat VI SW TDI 170 - Carat édition - 2008

23 Réponse de subcyr 20/09/2008 20:16:22

subcyr
Membre
Déconnecté

De : reims
Inscrit : 16/05/2008
Messages : 133

Re : Feux arrière à led Passat V

ok je le saurai pour la prochaine fois

Ex possesseur passat V6 syncro tiptronic
Actuellement passat SW tdi 170 DSG

24 Réponse de Julienz 20/09/2008 20:18:00

Julienz
Modérateur
Déconnecté

De : Pas-de-Calais (62)
Inscrit : 14/02/2008
Messages : 32 474

Re : Feux arrière à led Passat V

subcyr a écrit:

ok je le saurai pour la prochaine fois

Aucun problème.

J'en profite pour te féliciter pour le travail effectué.

Administrateur FP

Passat VI SW TDI 170 - Carat édition - 2008

25 Réponse de ptitbour 21/09/2008 17:52:11

ptitbour
Membre
Déconnecté

De : verdun dans la meeuuuuse
Inscrit : 01/06/2008
Messages : 4 067

Re : Feux arrière à led Passat V

Subcyr,t'es un vrai Macgyver. [bravo]

Passat 2.8 V6 4motion 2001, 16 ans et pas une ride...
Jante BBS RK501 8.5x18 - silencieux W8 modifiés - filtre K&N - veilleuses US
129000kms au 01/12/2017
