Sujet : Relais sur Passat 3B Tdi de '98 (Variant)

J'ai deux petits défauts sur la voitures qui sont, je pense, dus à un dysfonctionnement des relais.
Comptant sur vos connaissances, je voudrais donc savoir quels sont les relais (Leur place et leur référence si possible) correspondant à l'essuie glace arrière et à l'alarme d'oubli de phare

Défauts constatés :
                               - L'essuie glace arrière fonctionne en continue, même en débranchant le commodo. Obligé de virer le fusible. Donc sans doute la temporisation HS.

                               - Le "biiiiip" des phares ne fonctionne pas, et si c'est comme chez Renault, c'est sous la forme d'un relai.


Merci de votre précieuse aide! wink

Passat 3BG  2.8 V6 4Motion Carat Rouge Colorado 193cv,  2001                                                                                                                        Passat 35i Break 1.6 TD GL Alpinweiss 80cv, 1990 (Le mulet)                                                                                                                                Golf 1  1.5 GLS Cabriolet 1979 (resto en suspens!)                                   Votez ForumPassat!

2 Réponse de DrK

  • DrK
  • DrK
  • Membre
  • Déconnecté
  • De : marignane
  • Inscrit : 14/10/2007
  • Messages : 1 469

Re : Relais sur Passat 3B Tdi de '98 (Variant)

d'après la RTA que j'ai sous les yeux, le relais pour les essuis glaces se situe sur le porte relais à 6 emplacement au numéro 5 et 6 ( il y en a 2 ) aucune précision de plus ...

aucune information concernant un relais pour les feux ou pour l'oubli des feux : /

B5 Tdi110 Sport 1998 // 35i 1.9 Tdi 1994
Triumph 675 Street Triple 2008 // Yamaha 600 Xt 2kf 1989 // Suzuki rf 600 r piste

3 Réponse de babibel51

  • babibel51
  • babibel51
  • Membre
  • Déconnecté
  • De : Dans la vigne. (Sézanne,51)
  • Inscrit : 08/11/2008
  • Messages : 26 316

Re : Relais sur Passat 3B Tdi de '98 (Variant)

OK je te remercie.Je vais vérifier ça.
Mais question bête : il y a bien un bip d'oubli de phare quand même? en fait, j'ai toujours eu la voiture comme ça...

Passat 3BG  2.8 V6 4Motion Carat Rouge Colorado 193cv,  2001                                                                                                                        Passat 35i Break 1.6 TD GL Alpinweiss 80cv, 1990 (Le mulet)                                                                                                                                Golf 1  1.5 GLS Cabriolet 1979 (resto en suspens!)                                   Votez ForumPassat!

4 Réponse de Chris

  • Chris
  • Membre
  • Déconnecté
  • Inscrit : 08/02/2007
  • Messages : 5 056

Re : Relais sur Passat 3B Tdi de '98 (Variant)

Oui, système interne au PI, ...donc tu peux l'oublier à mon avis.

5 Réponse de babibel51

  • babibel51
  • babibel51
  • Membre
  • Déconnecté
  • De : Dans la vigne. (Sézanne,51)
  • Inscrit : 08/11/2008
  • Messages : 26 316

Re : Relais sur Passat 3B Tdi de '98 (Variant)

ah ouai carrément?? pfiouuuuu!

Passat 3BG  2.8 V6 4Motion Carat Rouge Colorado 193cv,  2001                                                                                                                        Passat 35i Break 1.6 TD GL Alpinweiss 80cv, 1990 (Le mulet)                                                                                                                                Golf 1  1.5 GLS Cabriolet 1979 (resto en suspens!)                                   Votez ForumPassat!

6 Réponse de Chris

  • Chris
  • Membre
  • Déconnecté
  • Inscrit : 08/02/2007
  • Messages : 5 056

Re : Relais sur Passat 3B Tdi de '98 (Variant)

Suffit d'effacer la réponse et tu te dis qu'il n'y a pas de bip, plus de soucis. [mdr]

7 Réponse de babibel51

  • babibel51
  • babibel51
  • Membre
  • Déconnecté
  • De : Dans la vigne. (Sézanne,51)
  • Inscrit : 08/11/2008
  • Messages : 26 316

Re : Relais sur Passat 3B Tdi de '98 (Variant)

Oui c'est une solution, ma fois! [mdr]

Passat 3BG  2.8 V6 4Motion Carat Rouge Colorado 193cv,  2001                                                                                                                        Passat 35i Break 1.6 TD GL Alpinweiss 80cv, 1990 (Le mulet)                                                                                                                                Golf 1  1.5 GLS Cabriolet 1979 (resto en suspens!)                                   Votez ForumPassat!

8 Réponse de babibel51

  • babibel51
  • babibel51
  • Membre
  • Déconnecté
  • De : Dans la vigne. (Sézanne,51)
  • Inscrit : 08/11/2008
  • Messages : 26 316

Re : Relais sur Passat 3B Tdi de '98 (Variant)

Un petit déterrage! Je ne trouve pas ces fameux relais d'essuie glace arrière... (ou je suis aveugle!!)
Bon je sais où se trouvent les relais, pour ça pas de soucis! Mais si quelqu'un peu me faire une photo fléchée (oui j'en demande beaucoup je sais...) de ces relais... ça serait top!
Merci!!

Passat 3BG  2.8 V6 4Motion Carat Rouge Colorado 193cv,  2001                                                                                                                        Passat 35i Break 1.6 TD GL Alpinweiss 80cv, 1990 (Le mulet)                                                                                                                                Golf 1  1.5 GLS Cabriolet 1979 (resto en suspens!)                                   Votez ForumPassat!

9 Réponse de Chris Dernière modification par Chris (29/11/2009 17:18:01)

  • Chris
  • Membre
  • Déconnecté
  • Inscrit : 08/02/2007
  • Messages : 5 056

Re : Relais sur Passat 3B Tdi de '98 (Variant)

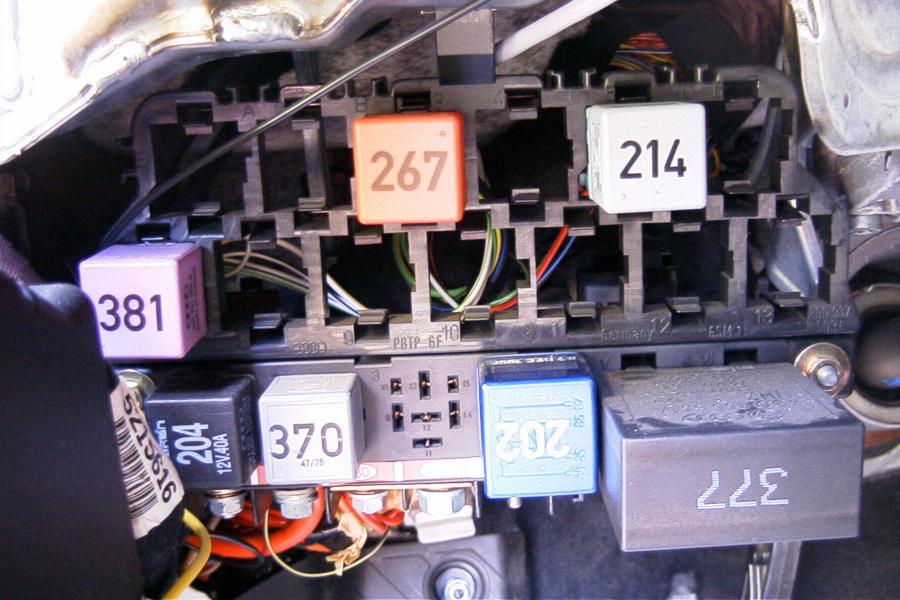

Sur le porte relais, emplacements V et VI, la rangée du bas, les 2 derniers à droite. Normalement il devrait être marqué 377.


http://www.forumpassat.fr/uploads/41_relaistraeger.jpg

10 Réponse de babibel51

  • babibel51
  • babibel51
  • Membre
  • Déconnecté
  • De : Dans la vigne. (Sézanne,51)
  • Inscrit : 08/11/2008
  • Messages : 26 316

Re : Relais sur Passat 3B Tdi de '98 (Variant)

OK je te remercie. Je vérifie ça wink

Passat 3BG  2.8 V6 4Motion Carat Rouge Colorado 193cv,  2001                                                                                                                        Passat 35i Break 1.6 TD GL Alpinweiss 80cv, 1990 (Le mulet)                                                                                                                                Golf 1  1.5 GLS Cabriolet 1979 (resto en suspens!)                                   Votez ForumPassat!

11 Réponse de babibel51

  • babibel51
  • babibel51
  • Membre
  • Déconnecté
  • De : Dans la vigne. (Sézanne,51)
  • Inscrit : 08/11/2008
  • Messages : 26 316

Re : Relais sur Passat 3B Tdi de '98 (Variant)

Bon...
J'viens d'aller voir, c'est bien ça, j'étais aveugle!Merci Chris!
J'ai donc enlevé ce relai, je constate qu'il correspond aussi bien aux essuies glace avant qu'a l'arrière...
Je l'ai démonté et ne constate rien d'anormal. Testé toutes les résistances avec un ohm-mètre, RAS...
En l'enlevant, les essuies-glace avant ne fonctionne plus (normal) mais l'arrière fonctionne toujours de façon continue! Un contact qui se ferait donc entre ce relai et le moteur d'essuie-glace?

Passat 3BG  2.8 V6 4Motion Carat Rouge Colorado 193cv,  2001                                                                                                                        Passat 35i Break 1.6 TD GL Alpinweiss 80cv, 1990 (Le mulet)                                                                                                                                Golf 1  1.5 GLS Cabriolet 1979 (resto en suspens!)                                   Votez ForumPassat!

12 Réponse de ludo67310

  • ludo67310
  • ludo67310
  • Membre
  • Déconnecté
  • De : bourg-bruche alsace (67)
  • Inscrit : 26/04/2009
  • Messages : 1 971

Re : Relais sur Passat 3B Tdi de '98 (Variant)

pour ton biiip d'oubli des phare je pense a un problème dans ta serrure de porte c'est elle qui gère sa a tu l'éclairage au sol de ta porte qui fonctionne?? car si il ne fonctionne pas tu peu tout démonté et ressouder un microswitch qui et hs depuis que j'ai ressouder le mien tout refonctionne a se niveau la

-EX Passat variant 3b/bg TDI 110 confort '99   (-9/-8 )                 si sa frotte pas y a pas de plaisir
-golf 3 variant 2L
-golf 3 vr6 OBD2 en resto

13 Réponse de babibel51

  • babibel51
  • babibel51
  • Membre
  • Déconnecté
  • De : Dans la vigne. (Sézanne,51)
  • Inscrit : 08/11/2008
  • Messages : 26 316

Re : Relais sur Passat 3B Tdi de '98 (Variant)

Nan c'est vrai qu'il ne fonctionne pas à l'avant, juste à l'arrière!
Je verrais pour ça! merci! il faut juste que je trouve quelque chose que j'ai perdu : le courage pour démonter tout ça! tongue [mdr]
